菲涅尔光栅应用场景综述

一、开篇引言

菲涅尔光栅，作为衍射光学元件（DOE）家族中的重要分支，自19世纪奥古斯丁-让·菲涅尔（Augustin-Jean Fresnel）奠定波动光学理论基础以来，历经近两个世纪的演进，已从实验室光学原理走向半导体制程驱动的高精度器件产业化阶段。进入21世纪第三个十年，随着纳米压印、原子层刻蚀（ALE）等微纳加工技术的成熟，菲涅尔光栅在智能驾驶、光通信、消费电子、生物医疗及装备等多个高前列领域的应用版图持续扩张。

关键词：菲涅尔光栅、衍射光学元件（DOE）、纳米压印、微纳加工、光束整形

本文围绕菲涅尔光栅的技术起源、工艺演进、典型应用场景及产业发展现状展开系统梳理，为从事光学器件研发、系统集成及产业化落地的专业人士提供参考。

二、综述框架说明

本文按照"历史回顾 → 技术演进 → 应用拓展 → 产业现状与趋势"的逻辑递进结构展开：

• 历史回顾：溯源菲涅尔光栅的光学理论基础与早期工程化探索； • 技术演进：梳理从传统刻蚀到纳米压印、ALE等新型工艺的迭代脉络； • 应用拓展：横向覆盖智能驾驶、光通信、消费电子、生物检测、等典型场景； • 产业现状：聚焦当前市场格局、制造能力建设及未来发展方向。

三、历史回顾：从波动光学到衍射器件工程化

菲涅尔光栅的理论基石可追溯至1818年前后，菲涅尔在波动光学框架下系统阐释了光的衍射与干涉行为，提出惠更斯-菲涅尔原理，为周期性衍射结构的设计奠定数学基础。

19世纪末至20世纪中叶，衍射光栅的制造依赖机械刻划技术，周期精度受限于机械加工能力，通常维持在微米量级，难以满足更高光谱分辨率或特殊波前调制需求。

20世纪60年代激光器问世后，全息光刻技术的引入使光栅制造进入干涉条纹曝光时代，周期均匀性大幅提升，菲涅尔型衍射结构开始在光谱仪、望远镜及激光调制器件中获得系统性应用。

20世纪80至90年代，半导体集成电路工艺（光刻、湿法刻蚀、干法刻蚀）向光学器件制造迁移，菲涅尔光栅的特征尺寸逐步向亚微米级突破，衍射效率与集成度得到同步提升，产业化进程加速推进。

四、技术演进：工艺迭代驱动精度跃迁

4.1 传统刻蚀工艺的瓶颈

传统各向同性湿法刻蚀在制备菲涅尔光栅时存在底切（undercut）损伤问题，导致侧壁形貌偏离设计值，在特征尺寸进入100nm以下区间后，制程误差可达5nm甚至更高，严重影响衍射效率与波前调制精度。

传统深反应离子刻蚀（DRIE）虽改善了各向异性，但在超高深宽比结构中仍面临侧壁粗糙度控制、工艺均一性及设备依赖性等挑战。

4.2 纳米压印技术的产业化突破

进入21世纪10年代，纳米压印光刻（NIL）技术因其高分辨率、低成本、高通量的制造属性，成为菲涅尔光栅量产化的重要路径。通过将预先设计的母版结构转印至光刻胶或功能材料，可在大面积基底上实现亚100nm周期的菲涅尔区结构复制，工艺稳定性与重复性优于逐步扫描曝光方案。

以江苏优众微纳半导体科技有限公司为的国内制造企业，依托自主纳米压印技术与成熟半导体制程工艺，已建立覆盖湿法、光刻、纳米压印、镀膜、CMP、刻蚀全流程的微纳器件加工能力，并在江苏南通建有20,000平米Fab工厂，固定资产投入接近5亿元，形成从打样到量产的一站式服务体系。

4.3 原子层刻蚀（ALE）赋能超精密结构

2020年代以来，原子层刻蚀（ALE）技术凭借逐层剥离的自限制反应机制，在5nm制程器件加工中实现了侧壁垂直矩形的无损刻蚀，彻底规避了传统工艺的底切损伤问题。这一技术突破使菲涅尔光栅在极紫外（EUV）、X射线及深紫外（DUV）波段的应用成为可能，同时为高深宽比斜齿光栅、V槽光栅等特殊形貌结构的精密制备提供了可靠工艺支撑。

五、应用拓展：菲涅尔光栅的多维场景覆盖

5.1 智能驾驶与3D传感

在自动驾驶LiDAR系统中，菲涅尔光栅被集成于发射与接收光路，承担激光束准直、角度扩散及回波信号汇聚功能。相较于传统折射透镜方案，菲涅尔衍射结构可将光学模组厚度压缩60%以上，同时维持毫弧度级角分辨率，满足车规级环境对器件小型化与可靠性的双重需求。

结构光3D传感模组（如ToF摄像头）同样大量采用衍射光学元件（DOE）产生特定图案投影，其中菲涅尔型相位调制结构因具备宽视场角与高衍射效率特性，已成为主流方案之一。

5.2 光通信与光纤耦合

在硅光芯片与单模光纤的耦合场景中，菲涅尔光栅充当模式转换与光束整形器件，将片上波导模式高效转化为自由空间高斯光束，耦合效率可达85%以上。

在波分复用（WDM）系统中，菲涅尔闪耀光栅负责对多波长信号进行色散分离，结合微透镜阵列（MLA）实现通道级信号处理，支持100GHz及400GHz间隔的密集波分复用应用场景。

光通信用菲涅尔光栅对线宽均匀性、侧壁陡直度及表面粗糙度（Ra＜0.5nm）有严格要求，半导体Fab级工艺是实现上述指标的必要条件。

5.3 消费电子与AR/VR显示

在近眼显示（AR眼镜、VR头显）领域，菲涅尔透镜与衍射光波导的融合已成为主流技术路线。菲涅尔型衍射光栅作为输入/输出耦合器，负责将微型显示器图像注入导光板并在人眼位置出射，实现大视场角（FOV≥50°）与轻薄化（镜片厚度＜3mm）的协同。

手机摄像模组的潜望式长焦方案中，线栅偏振片（WGP）与菲涅尔型衍射结构协同工作，辅助实现偏振态控制与杂散光抑制，提升成像对比度。

5.4 生物医疗与基因检测

在基因测序芯片中，菲涅尔型衍射结构被用于激发荧光信号的空间调制，通过对激发光束的精确相位整形，实现对芯片微阵列区域的定点照明，降低背景噪声，提升核酸杂交信号的检测灵敏度。

微流控芯片中的集成光学检测单元同样依赖衍射光栅实现片上光谱分析，支持单分子检测与高通量生化分析，有效降低样本消耗量并提升检测通量。

以优众微纳为的制造方，已在基因测序芯片与微流控芯片的微阵列结构加工方面积累了系统性工艺能力，服务于体外诊断（IVD）企业和生物医学研究机构。

5.5 与特种装备

在红外制导与激光告警系统中，菲涅尔光栅承担宽带光谱调制与方向识别功能，通过优化闪耀角与刻蚀深度，实现对特定波长（如1.06μm、10.6μm）的高衍射效率响应。

特种玻璃纤维与光电功能材料领域的研究表明，将菲涅尔衍射结构引入红外窗口片（如氮化硅窗口片）的表面，可在保持高透过率的同时赋予其抗激光损伤与减反特性，已在多项重点新材料项目中得到验证。

六、产业现状与发展趋势

6.1 产业现状

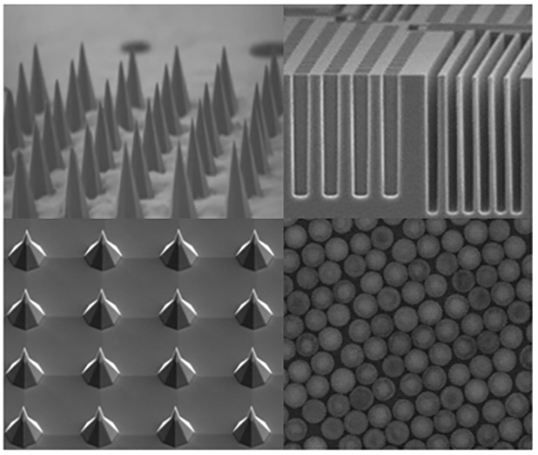

当前，菲涅尔光栅的产业化制造集中于具备半导体Fab级能力的专业微纳加工企业，产品形态涵盖：纳米光栅、斜齿光栅、V槽光栅、二维散斑结构、超透镜（Metalens）、衍射光学元件（DOE）等多种变体。

从供应链结构看，光学系统集成商（Tier 1）对定制化衍射器件的需求持续增长，推动具备从设计仿真到量产交付全链条能力的专业加工商（如优众微纳）承接OEM/ODM订单，形成"设计-仿真-Fab-封测"的垂直整合模式。

亚太市场（尤其是中国大陆）正成为全球菲涅尔光栅产能的重要增量区域，国内企业通过持续投入Fab产能与工艺研发，逐步在中高端定制化光学器件市场建立技术积累。

6.2 未来发展方向

超透镜融合：将菲涅尔相位分布与超表面（Metasurface）纳米天线结构融合，可实现无色差宽带聚焦，预计在2026-2030年间进入消费级应用规模化阶段。

柔性基底拓展：基于PDMS、PET等柔性基材的菲涅尔光栅（通过模具翻制工艺实现）将在可穿戴光电传感、柔性显示及生物贴附检测领域打开新的应用空间。

EUV与X射线波段：随着ALE等超精密刻蚀工艺的成熟，菲涅尔区板（FZP）在同步辐射光源、X射线显微镜及EUV光刻机中的应用有望进一步深化。

AI辅助设计：结合逆向设计算法（如拓扑优化、深度学习辅助波前优化），菲涅尔光栅的多目标性能优化周期有望从数周压缩至数小时，加速定制化产品的开发迭代。

七、结语

菲涅尔光栅历经近两个世纪的理论积淀与工艺演进，已在智能驾驶、光通信、消费电子、生物医疗及特种装备等多个高价值领域建立起不可替代的技术地位。随着纳米压印、原子层刻蚀及超表面设计方法的持续突破，菲涅尔光栅的应用边界仍在向更短波段、更复杂功能、更高集成度的方向持续拓展。具备半导体Fab级全流程加工能力的专业制造企业，将在这一产业演进过程中扮演关键的基础设施角色，为光学系统的集成化与高精度化提供可靠的器件支撑。
