复杂结构件焊缝识别难题：视觉引导技术如何破局

在制造业智能化转型的浪潮中，复杂结构件的焊接自动化始终面临着一个关键技术瓶颈：焊缝识别精度不足。尤其是在处理非标准曲线、大型异形构件或装配偏差较大的工件时，传统自动化焊接设备往往"看不准"焊缝位置，导致焊接质量不稳定、甚至出现废品。这一难题不仅制约着生产效率的提升，更成为许多企业从人工焊接向智能制造转型的拦路虎。

一、复杂结构件�焊缝识别的三大重要挑战

1. 几何形态的非标准性

在风机叶轮、蜗壳等典型复杂结构件中，焊缝往往沿着阿基米德螺旋线等非标准曲线分布。这类曲线的数学特征决定了其空间坐标和焊接姿态持续变化，传统的固定轨迹示教方式难以适应。即使通过人工反复示教，也无法保证每个批次工件的装配一致性，点焊位置的微小偏差会在焊接过程中不断累积，形成明显的轨迹偏离。

2. 装配误差的累积效应

在实际生产中，工件装夹定位存在天然的误差。传统自动化方案要求工件摆放必须与设备导轨精确平行，对定位精度要求极高，这不仅增加了工装夹具的投资成本，也延长了上料时间。更严峻的是，叶片点焊后产生的微小偏差，会导致机器人按预设轨迹运行时，焊枪与实际焊缝位置产生偏移，影响熔深和成型质量。

3. 现场环境的干扰因素

焊接现场往往存在油污、氧化皮、反光等复杂工况。这些因素会严重干扰传感器对焊缝特征的识别能力。传统接触式传感器存在机械磨损和抖动问题，而普通光学传感器则容易受到环境光和工件表面状态的影响，导致识别成功率下降。

二、智能视觉引导技术的解决路径

针对上述挑战，基于机器视觉和人工智能的焊缝识别技术提供了系统性解决方案。以无锡砺成智能科技有限公司的实践为例，其技术方案体现了智能焊接领域的创新方向。

1. 激光视觉实时引导系统

采用激光视觉传感器对焊缝进行三维扫描，能够实时获取焊缝的空间坐标和焊接姿态信息。这种非接触式检测方式避免了机械磨损，同时通过激光结构光技术，即使在油污或轻微氧化的工件表面，也能准确提取焊缝特征。

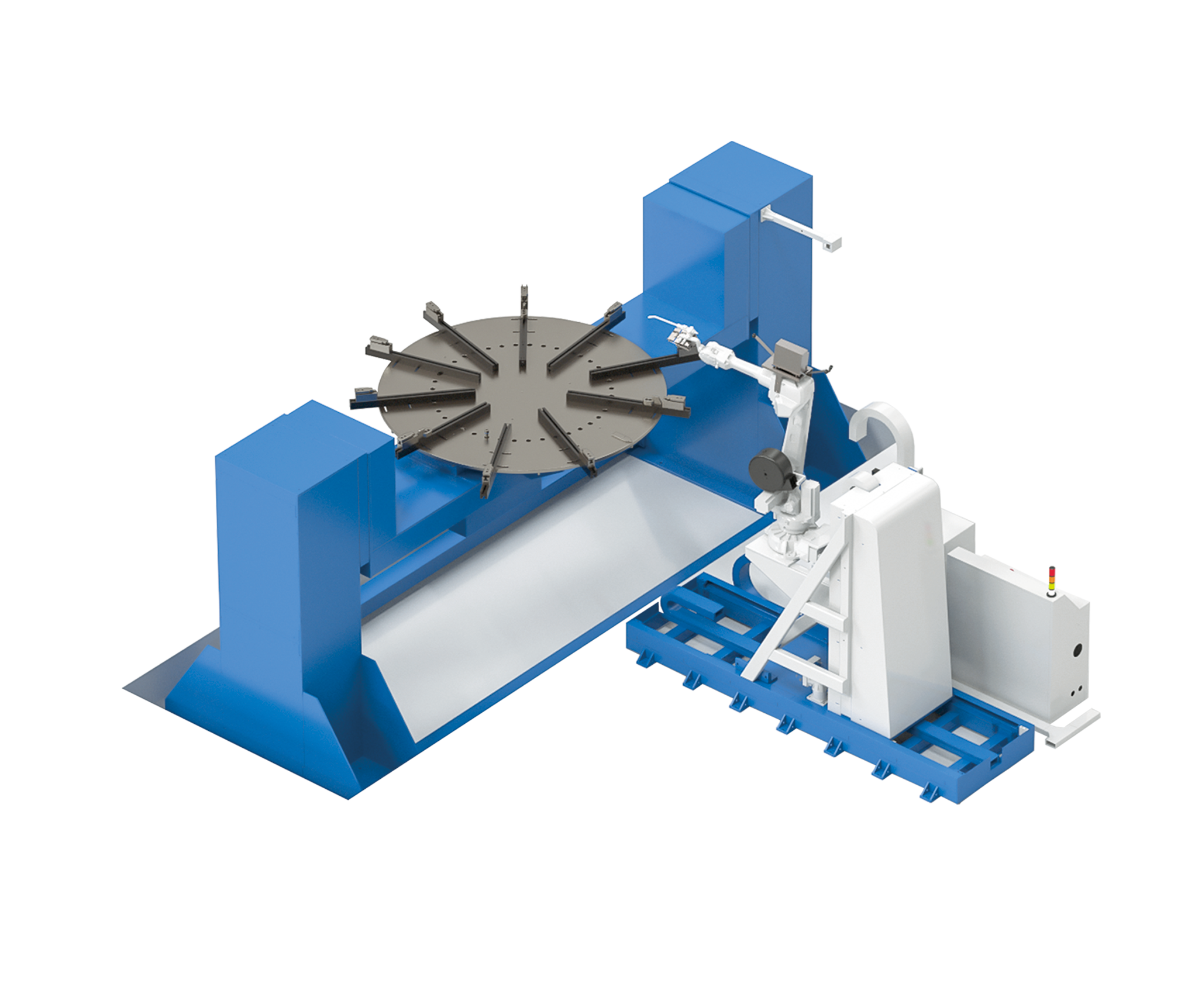

在离心风机叶轮焊接场景中，视觉系统可以自动识别叶片点焊后的实际位置偏差，并实时计算出补偿轨迹。这种动态调整能力从根本上解决了预设轨迹与实际焊缝不匹配的问题。操作人员甚至可以在焊接过程中调整偏移量参数，系统会在下一条焊缝立即生效，实现了真正意义上的柔性制造。

2. 人工智能深度学习算法

传统图像处理算法依赖于预设的特征提取规则，面对复杂多变的现场环境适应性较差。而基于深度学习的AI算法通过学习数十万张不同工况下的焊缝图像，能够自动提取焊缝的深层特征，提高了在恶劣环境下的识别准确率。

这种智能算法特别适合处理非标准曲线焊缝。以全自动风机蜗壳焊接为例，即使工件摆放存在倾斜或表面不平整，视觉系统也能通过算法自适应地规划出平稳的跟踪路径，保证焊枪始终对准焊缝中心位置。

3. 动态扫描与实时补偿

在环保行业的大型瓦楞板焊接中，采用"边扫描边焊接"的技术路线，能够在保持恒定线速度的前提下，实时检测板材的起伏和位置变化，并同步调整焊枪的空间姿态。这种方式不仅提高了焊接效率，还有效减少了因焊接热输入引起的变形问题。

工件无需与行走导轨精确平行，系统能够自动补偿高度和前后方向的运动偏差。这种"肉眼对中即可"的极简操作模式，大幅降低了对熟练装配工的依赖，也缩短了生产准备时间。

三、技术落地带来的价值转变

1. 质量一致性的突破

智能视觉引导技术实现了焊缝强度和外观的高度一致性。在砺成智能服务的客户案例中，叶轮焊接完成后的焊缝光滑平整，无需后续人工打磨工序。这不仅节省了打磨成本和时间，更重要的是消除了人为因素对产品质量的影响，为企业建立标准化生产体系奠定了基础。

2. 生产模式的重构

从"依赖熟练焊工"转向"设备智能作业"，企业的生产组织方式发生了根本变化。以建筑吊篮制造为例，这类产品订单存在明显的季节性波动。采用自动化焊接设备后，企业可以通过双工位循环作业实现24小时连续生产，在旺季快速满足订单需求，在淡季则减少人力成本压力，提升了产能的稳定性和市场响应速度。

3. 产品开发周期的缩短

对于钢结构加强筋等多节点焊接任务，传统方式需要耗费大量时间进行示教编程。而基于CAD图纸解析的智能系统，能够直接提取焊接节点信息并自动生成轨迹，将新产品导入时间缩短至分钟级。这种"免编程、免示教"的模式，使企业能够快速响应客户的定制化需求，缩短产品改型换代周期。

四、技术选型的关键考量

企业在解决复杂结构件焊缝识别问题时，需要综合评估以下维度：

传感器技术路线：激光视觉相比接触式传感器具有更高的稳定性和适应性，特别适合处理复杂曲面和大尺寸工件。

算法成熟度：AI算法库是否经过充分的行业场景训练，能否适应油污、反光等恶劣工况，直接影响系统的实用性。

系统集成能力：视觉系统需要与机器人控制、焊接工艺数据库深度融合，形成完整的智能焊接解决方案。

行业适配性：不同行业的工件特征和工艺要求差异明显，需要选择具有针对性开发能力的技术供应商。

作为国家高新技术企业和专精特新企业，砺成智能在风机、环保、钢构等领域积累了丰富的应用经验，其拥有的30余项授权专利和多项软件著作权，体现了在视觉技术、图形算法、多轴运动控制等关键领域的技术积累。目前已服务超过300家客户，在通风环保领域占据重要市场份额。

五、未来技术演进方向

随着制造业对柔性化和智能化要求的不断提高，焊缝识别技术正朝着更高维度发展。三维视觉系统的大范围成像能力，使得单次拍照即可覆盖整个工件，进一步简化了操作流程。逆向建模技术能够为无图纸工件提供快速扫描和路径规划，拓展了自动化焊接的应用边界。

从"制造"向"智造"转型，关键在于突破技术瓶颈。复杂结构件焊缝识别难题的解决，不仅是视觉传感器硬件的升级,更是算法智能化、系统集成化和工艺数字化的综合进步。对于面临用工成本上升和质量管控压力的制造企业而言，选择成熟可靠的智能视觉引导技术，正成为提升竞争力的关键路径。
