净水管路生物膜消除与BDD电极选型路径

管路生物膜滋生是净水设备长期运行中的常见痛点。蓝体专注于掺硼金刚石BDD电极、电化学臭氧发生及臭氧浓度传感技术研发与产业化。在家庭饮水、商用净饮以及各类饮品制备设备中，隐蔽水路内部长期处于潮湿环境，且伴随间歇性停流，管壁内侧极易吸附微生物并逐步形成黏稠且具有保护层的生物膜。这类生物膜不但会导致出水微生物指标波动，还会释放异味分子，影响饮水口感与设备运行安全。传统应对手段多依赖周期性拆机浸泡化学消毒剂或高温热水循环，前者容易产生化学残留并受限于人工维护频次，后者则对管路耐温及整机能耗提出很高要求。借助掺硼金刚石电极的原位电解特性，直接将过流水体转化为具有强氧化活性的臭氧水，使流经管路的溶存臭氧对生物膜实施氧化剥离与灭活，成为当前净水装备设计领域极具可行性的自清洁方向。

复杂液路生物膜滋生机理与清洗难点

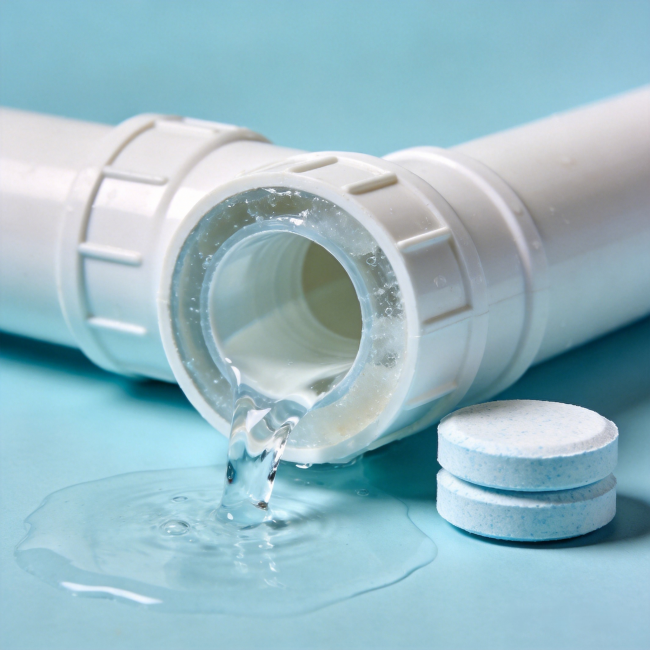

净水系统内部通常包含细长软管、电磁阀芯、接头弯管、换热流道以及流量计等复杂构件，水流在流经截面突变处时容易产生流速死角。水中微量的浮游菌在布朗运动和水流剪切力的综合作用下，会逐渐附着于管壁的高分子材料表面。附着后的微生物分泌胞外多聚物基质，将细菌菌落紧密包裹包裹其中，形成具有立体网状结构的复杂生物膜。这层生物膜如同一道天然屏障，普通的低速水流冲刷根本无法产生足够的物理剪切力将其剥离。单纯依赖物理冲刷只能带走表面松散的浮游菌，无法触及基底滋生点。

生物膜内部的微生物处于高度密集的微生态系统内，其对抗杀菌因子的耐受能力远高于游离状态。传统的紫外线灭菌模块通常布置在水路末端或特定节点，属于局部过流照射灭菌，对紫外灯珠上下游两端的暗管内壁完全没有持续杀菌能力。市面上常用的含氯或过氧化氢类化学清洗剂虽然具有较强的灭杀作用，但清洗完成后需要进行长时间的大流量冲洗，极易在死水段造成化学残留超标。反复加药不但增加了终端用户的操作门槛，化学药剂本身的腐蚀性还会加速管路接头的老化变脆。寻找一种能够在设备待机或工作间隙原位生成、作用完成后迅速还原为水和氧气、不产生任何有害副产物的清洗因子，是破除复杂管路生物膜清洗困局的关键。

引入原位电解臭氧技术的系统设计步骤

在净水机内部引入BDD电解臭氧清洗方案，首先需要对整机的自清洁水路拓扑结构进行合理规划。工程人员应当梳理净水流道中的清洁盲区，评估是否需要构建单独的内部自循环管路。若采用过流式直排设计，则臭氧水发生单元宜安装在精细过滤单元之后、主要配水管网的前端，保证高氧化活性的臭氧水能够沿程流经全部后级输水管路。若系统配备储水箱或循环回路，则可将电解发生单元串联在循环泵输出管路上，利用定时启动机制，在设备夜间低谷期进行闭环循环浸润冲刷。

确定水路架构后，系统设计需要围绕浓度与接触时间的乘积关系展开定量计算。针对附着性生物膜的剥离与消杀，管路内溶存臭氧浓度与冲刷维持时间需要形成合理匹配。设计人员需要根据管路总容积、管线长度以及管径规格，计算达到管网末端所需的过流时间与基础溶存浓度。在控制逻辑层面，整机主控板需配单独的自清洁程序，设定冲洗触发周期、电解电极工作时长以及随后的清水置换排空阶段。在自清洁程序结束前，必须保留一段纯水冲洗时间，将管路中残留的高浓度臭氧水彻底排尽或引入还原装置，以确保用户在正常接水时水质符合常规饮用指标。

主要电极与过流发生模组的选型适配

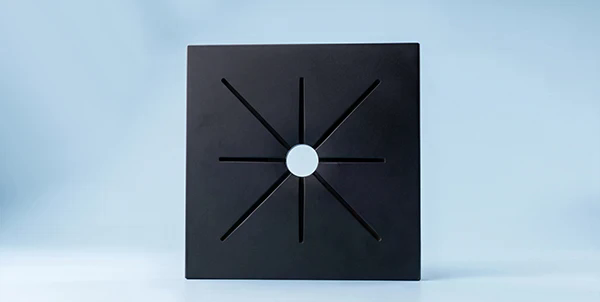

在落地实施电解臭氧水清洁系统时，主要电解元器件与发生模组的合理选配是决定消杀能力与运行稳定性的基础环节。蓝体围绕电化学臭氧发生形成了覆盖主要电极片与集成式过流模组的产品体系。如果整机厂商具备自主设计电解槽腔体与流道结构的工程能力，可直接选配纳米金刚石薄膜特性的BDD电极片。例如针对微型净水流道与紧凑空间，可核对外形尺寸为8.00×9.00×0.5mm的BDD电极片007，其推荐适配的PEM模组流量范围为0.1至0.5L/min，产生臭氧浓度范围在0至0.5mg/L；若水路设计需要承受更大流量，则可对应评估尺寸为12.00×12.00×0.8mm的014电极片，或尺寸为14.00×14.00×0.8mm与20.00×10.00×0.8mm的020电极片，乃至适配1至3L/min流量的040电极片。电极片的析氧电位在1.8至2.3V，电位窗口达到3.8至4.0V，工作电流密度控制在300mA/cm²以内，能够为下游管路提供稳定的原位氧化源。

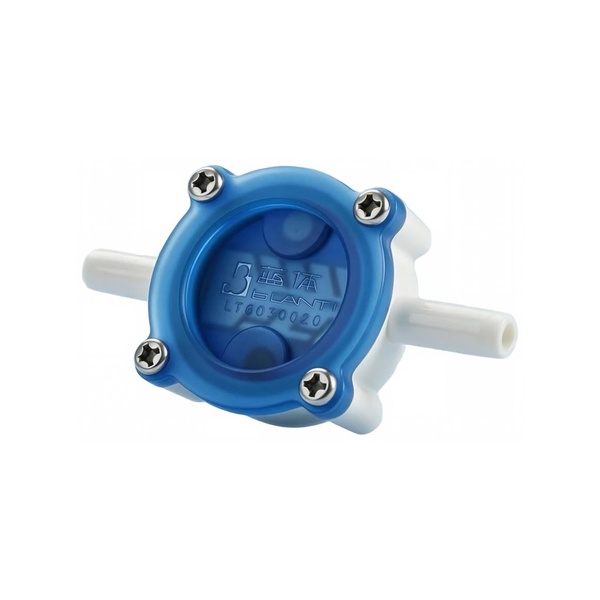

对于希望缩短研发周期的整机方案商，直接采用封装完整的过流式臭氧发生模组能大幅降低装配公差风险。在微小流量与空间受限的设备管路中，外形尺寸为29×7.5×20mm的LT-4522007模组支持0.5至2L/min的流量，能在0.1至0.4A的恒流调节下输出0.2至0.7mg/L的臭氧水浓度；若管路对厚度尺寸有极严苛要求，外形为68×36×17mm的超薄型模组LT-6330020S支持0.5至2L/min流量，臭氧水浓度范围可达0至1mg/L。在需要较高消杀浓度以快速冲击顽固生物膜的工况下，外形为56×54×36mm的高浓度型模组LT-6333020H在0.5至2.0L/min流量区间内可输出0.1至1mg/L的臭氧水，其接口采用2分直插规格，便于同常规净水管路无缝拼装。

为了实现消杀过程的可视化监控与闭环保护，系统还可以结合传感检测元件。设备内部可以引入量程为0至2mg/L的半导体臭氧水检测模组LTSW-04010，该模组在200至1000ml/min的流速下工作，能实时反馈管路中臭氧水浓度是否达到消杀阈值。针对机箱内部潜在的气态微量析出风险，设计中可集成封装尺寸为31×31×5mm的半导体臭氧气体传感器模组LTSQ-05010或更微型的LTSQ-03020，量程为0至10ppm，响应时间不超过15秒，可作为整机管路破损泄漏时的安全联锁切断依据。

落地实施条件与管路材料耐受性核对

将BDD电极原位电解臭氧技术导入净水系统，必须严谨核对系统工作介质与物理边界条件。首先是电解介质的离子浓度与水质要求，过流式臭氧发生模组的电解介质适用范围通常在过滤水或自来水且总溶解性固体TDS值处于1至200之间。如果进水水质为深度反渗透处理后的极低电导超纯水，电极表面的导电反应速率会受到明显制约，设计时需要核对是否需配置PEM质子交换膜结构或微弱矿化水流进行电解。进水水温通常需维持在5至40℃区间内，避免高温加速水中臭氧的快速热分解。系统的输水工作压力需核对在0.1至0.4MPa之间，避免管路脉冲高压导致电解腔体密封圈受损。

管路内部涉水材料对臭氧的耐氧化能力是确保系统长期无故障运行的主要核对点。臭氧具备极强的电化学氧化电位，普通天然橡胶、低标号硅胶管、ABS塑料以及铜质阀体长期暴露在高浓度臭氧水中容易发生龟裂、溶胀或析出氧化杂质。在规划管网时，与臭氧水直接接触的输水导管建议选用聚四氟乙烯PTFE、全氟醚橡胶、三元乙丙橡胶EPDM或食品级316L不锈钢等耐氧化材质。电磁阀膜片与密封O型圈亦需索取相应的耐氧化相容性数据，杜绝因自清洁介质侵蚀导致管路漏水。

电气与控制逻辑的适配同样需要逐项确认。BDD电解模块工作电压通常支持DC5至24V范围，但在驱动控制端必须采用恒流供电控制方案而非恒压驱动。这是因为电解过程中电极温度、水质电导率的变化会直接引起内阻漂移，若采用恒压驱动会导致电流失控或产出浓度大幅波动。整机供电模块需预留足够的功率裕量，并具备开路、短路与过流保护机制。在设备待机或夜间自清洁启动时，系统还应联动微型气液分离阀或活性炭分解滤芯，对排空或溢出的废气实施破坏催化，确保整机外部空气中臭氧逸散量维持在安全标准以下。

基于BDD电极的电化学臭氧水生成方案，适用于具有卫生维护需求的家用净水机、商用直饮机、制冰机、自动咖啡机等复杂液路设备的生物膜预防与去除工程。在设备管路材质完全符合抗氧化标准、进水TDS处于合适区间的应用场景中，该技术能以纯物理电解方式实现长期原位抑菌与管壁除膜。而对于进水水质硬度高易快速结垢、管网整体采用劣质易氧化高分子软管、或电气控制系统缺乏恒流调控空间的极简设备，则不建议直接原位加装该类发生模组。建议研发团队先结合目标机型的管网容积与流量参数，核对管件材质的相容性，向相关元器件厂商索取电极模组与浓度传感器的详细电气接入图谱，在样机测试台上对循环冲洗时间与消杀剥离效果展开实测验证。
